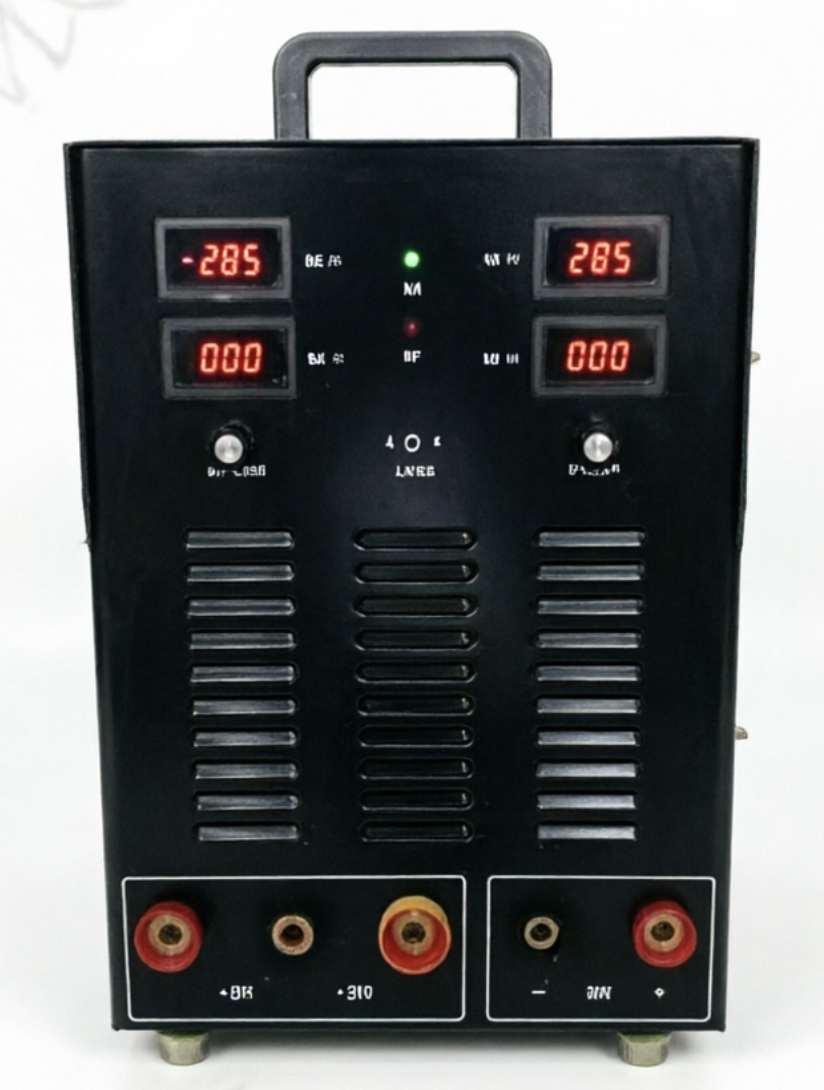

28V大功率启动电源YQ28V-550直流电源
河北全仪 YQ28V-550系列直流启动电源专为装甲火炮训练与维护打造的可靠动力源
输入指标：单相220V（L、N） 三相380（L1、L2、L3）功率 （0-30）KW
输出指标： DC：28V（22－30）V连续可调，输出电流（ 0－1100）A，启动电流3000A
在自行火炮的阵地指挥、操作瞄准训练、兵器勤务处理及维修作业中，稳定、可靠的直流电源是保障装备正常运转与训练任务顺利开展的关键支撑。河北全仪电子科技有限公司自研的28V 直流启动电源，专为多款制式火炮量身打造，是部队院校教学训练与基层部队装备保障的理想配套器材。
输入指标：单相220V（L、N） 三相380（L1、L2、L3）功率 （0-30）KW
输出指标： DC：28V（22－30）V连续可调，输出电流（ 0－1100）A，启动电流3000A
在自行火炮的阵地指挥、操作瞄准训练、兵器勤务处理及维修作业中，稳定、可靠的直流电源是保障装备正常运转与训练任务顺利开展的关键支撑。河北全仪电子科技有限公司自研的28V 直流启动电源，专为多款制式火炮量身打造，是部队院校教学训练与基层部队装备保障的理想配套器材。
电源采用成熟可靠的高频开关电源架构，核心工作流程如下：
- 输入滤波与三相整流：接入三相 380V 交流电后，先经输入滤波净化电网干扰，再通过三相整流电路转换为稳定直流，为后续电路提供纯净电源。
- IGBT 高频变换：采用 IGBT 高频变换技术，实现高效电能转换，配合专用驱动电路保障功率器件稳定工作。
- PWM 闭环控制：通过 PWM 控制电路实现输出电压 / 电流的精准调节，结合电压电流监控保护模块，形成闭环反馈，确保输出稳定可控。
- 高频整流与抗干扰滤波：高频变换后的电能经高频整流、抗干扰滤波处理，最终输出 DC22-30V 可调直流电源，完全匹配装备用电需求。

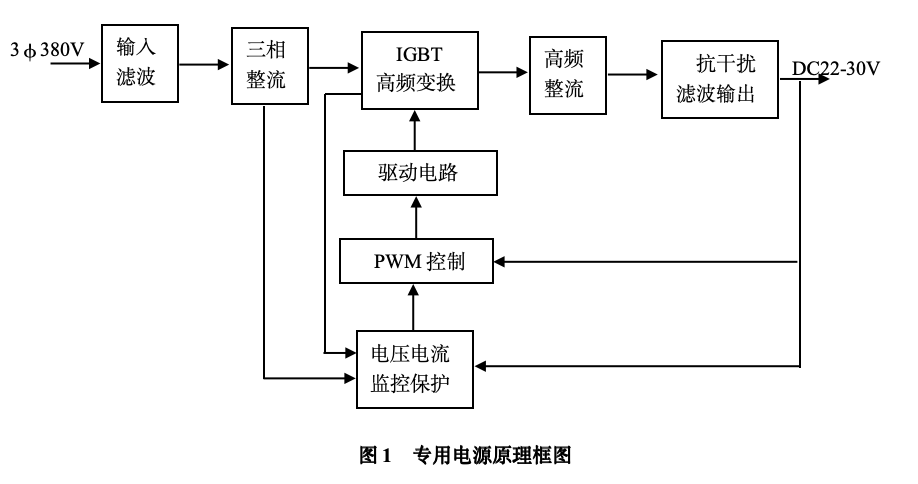

- 启动直流电源原理框图见

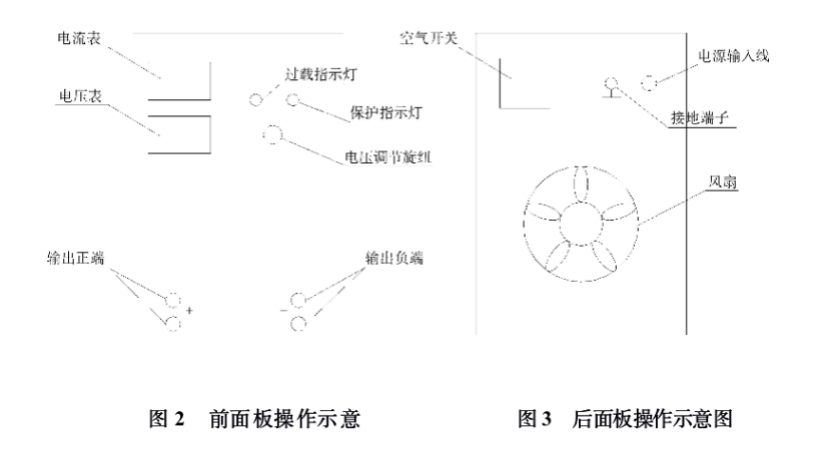

- 前后面板示意图及说明
-
-
技术参数及特性
-
输入电压（V） ： 单相220V（L、N）三相380（L1、L2、L3）
-
额定功率（kW） ： 30KW
-
输出电压（V） ： DC：28V（22－30）V（可3通道隔离输出，订购时说明）
-
输出电流（A） ： 1100
-
工作温度（℃） ： -20－+50（-40℃订货时说明）
-
储存温度（℃） ： -55－+70
-
相对湿度（%） ： ≤90（环境温度35℃时）
-
保护特性：缺相、超温、超载、过欠压保护
-
配置专用输出输入电缆及装备连接器
