电池内阻测试仪

为什么要测电池内阻：电池内阻是判断电池好坏、寿命、安全的核心指标，原因如下：
1、判断电池老化程度--电池用久后极板老化、电解液衰减，内阻会持续变大。内阻越高，电池越老旧、容量越差。
2、筛选劣质 / 故障电池--同批次电池内阻差异大，说明电芯一致性差，易出现充不满、放亏、鼓包，提前剔除不良品。
3、预判安全风险--内阻异常偏高 / 突变，代表电池内部可能虚焊、微短路、极片损坏，继续使用易发热、起火、爆炸。
4、保障电池组性能--电动车、储能、UPS 都是多串电池组，内阻不均会导致单节过充过放，整组寿命大幅缩短。
5、验收与维保检测--出厂质检、收货验收、日常巡检、废旧电池分拣，都靠内阻快速判定电池能否继续使用。

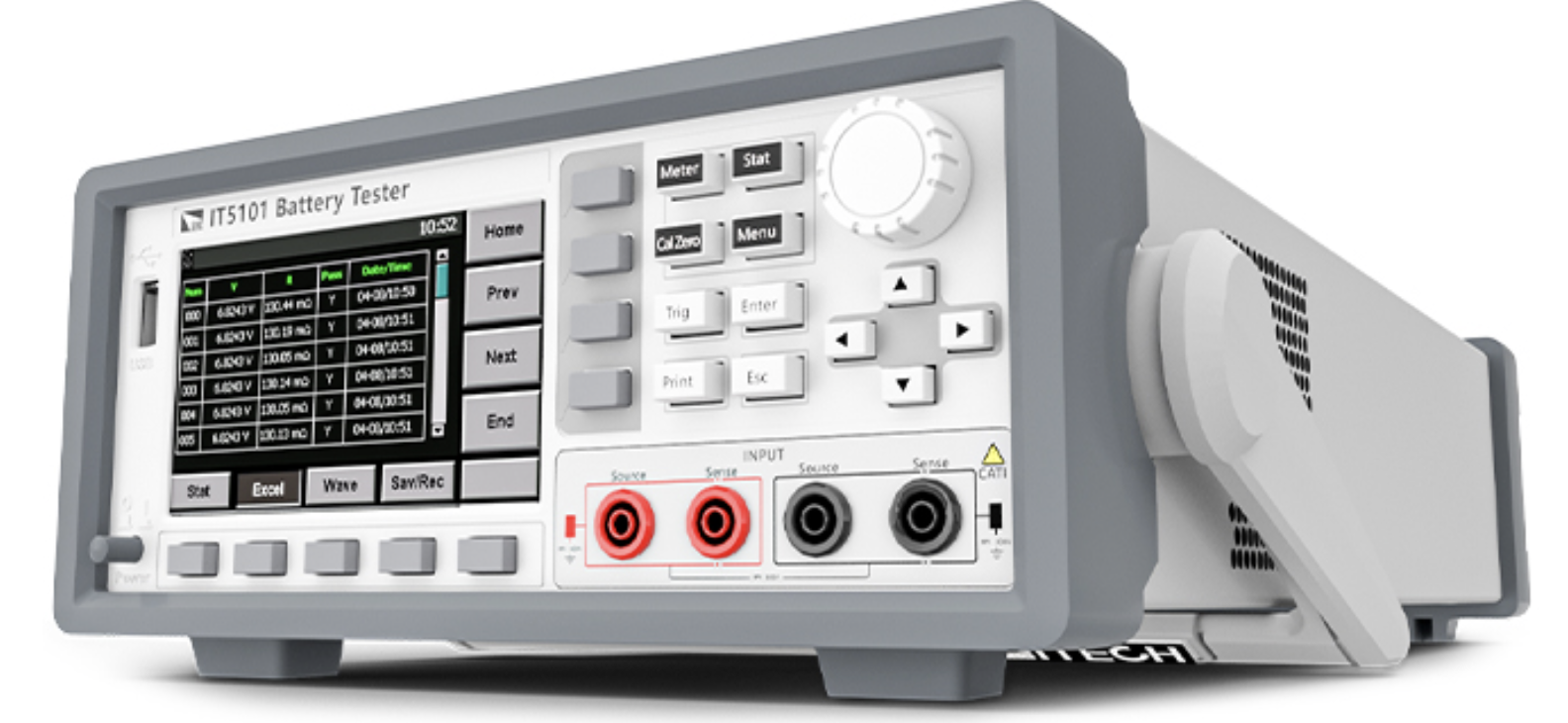

艾德克斯IT5100系列内阻测试仪是一款高精度、高分辨率、高速度的电池测试仪。采用交流四端子测试方法，可更准确地测试电池的内阻和电压。IT5101/5101E电阻分辨率可达0. 1μΩ，电压分辨率可达10μV。利用外部U盘存储，可长时间进行统计运算。内建比较器功能，可自动判断电池参数是否符合标准，统计合格率，适合各种电池的检测和分拣。内建USB/LAN通讯接口，支持SCPI通讯协议。IT5102单机支持16通道电池的测量，至多支持17台仪器级联，将通道数扩展至272个，对于提高测试效率有很大帮助。内建LAN / RS232通信接口，IT5100系列电池测试仪广泛应用于手机锂电池、蓄电池以及动力电池等各种电池的测试 。

特点：

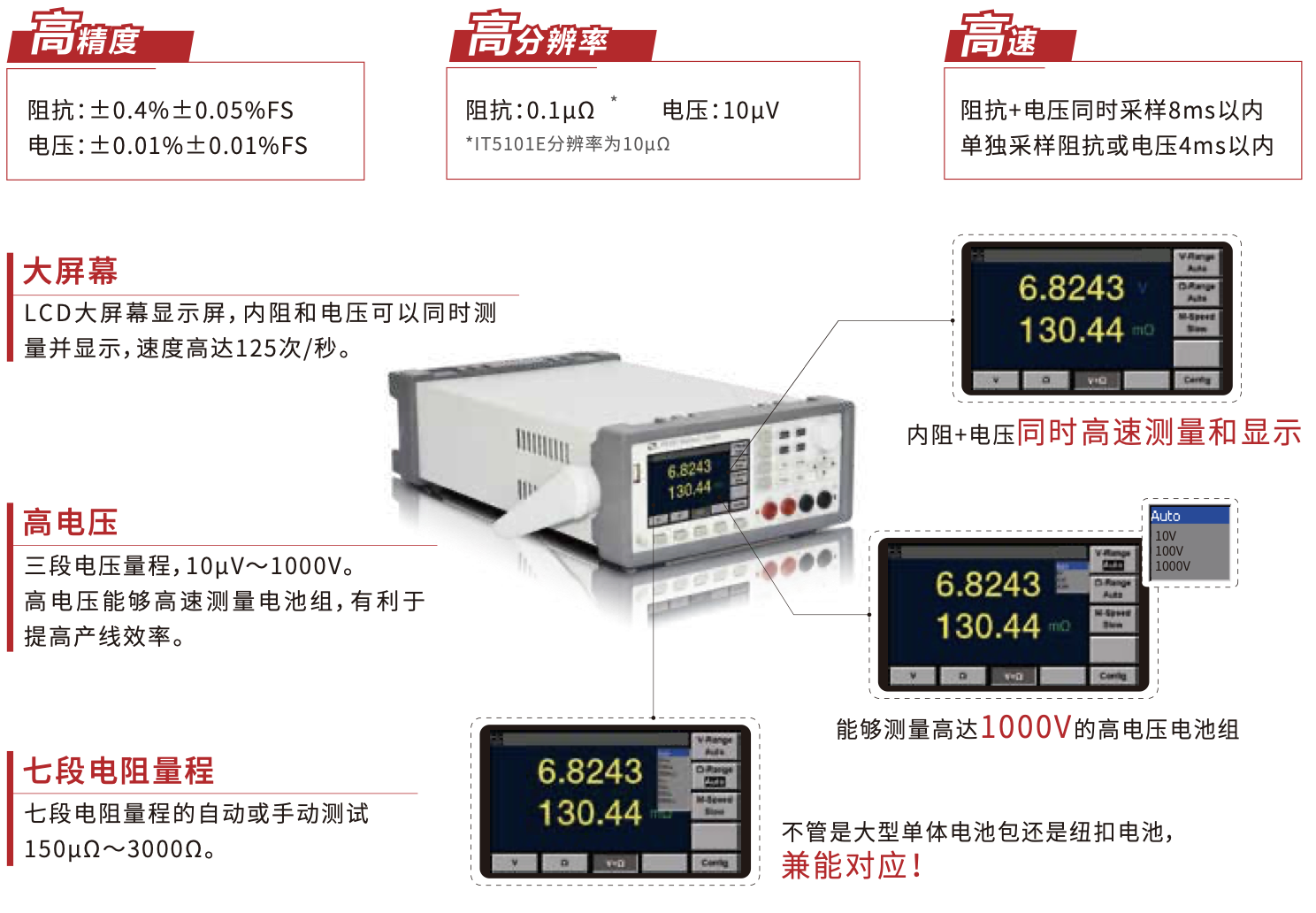

大屏幕LCD显示屏:电池内阻和电压同时显示；

内部阻抗(AC-IR)测量范围:3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ；

开放型电压测量量程:±6 V/±60 V/±300 V; ±10V/±100V/±1000V；

三段电压量程、七段电阻量程的自动或手动测试 ，同时测试电阻、电压，速度高达125次/秒 ；
USB/LAN通讯接口，支持SCPI协议，支持统计运算，通过USB存储数据 ；
比较器功能：HI/IN/LOW显示分选结果，调零功能：全量程短路清零，交流四端子测试，讯响报警；
单机高达16通道测试 ，且支持达17台主从连接扩展 ，支持电池在线测试 ，可配合ITS5300电池充放电测试系统进行自动化测。

测量对象和用途：

燃料电池组的测量，电动汽车锂电池等高压电池组的测试，多节串联高压锂电池内阻和电压测量，氢燃料电池电阻和电压的测量，高压化的EV、PHEV到住宅用蓄电池等多种电池组出入货检查，低电流的条件下来表征机电元件的低阻特性，各种接触电阻的测试，

碱性电池、铅蓄电池的劣化情况测定及寿命评估，UPS检测，蓄电池出厂检验，超级电容等效电阻(ESR)测量，锂电池内阻和电压测量，纽扣电池高速量产抽检。

测量精度、分辨率及速度

多功能保证测量精度

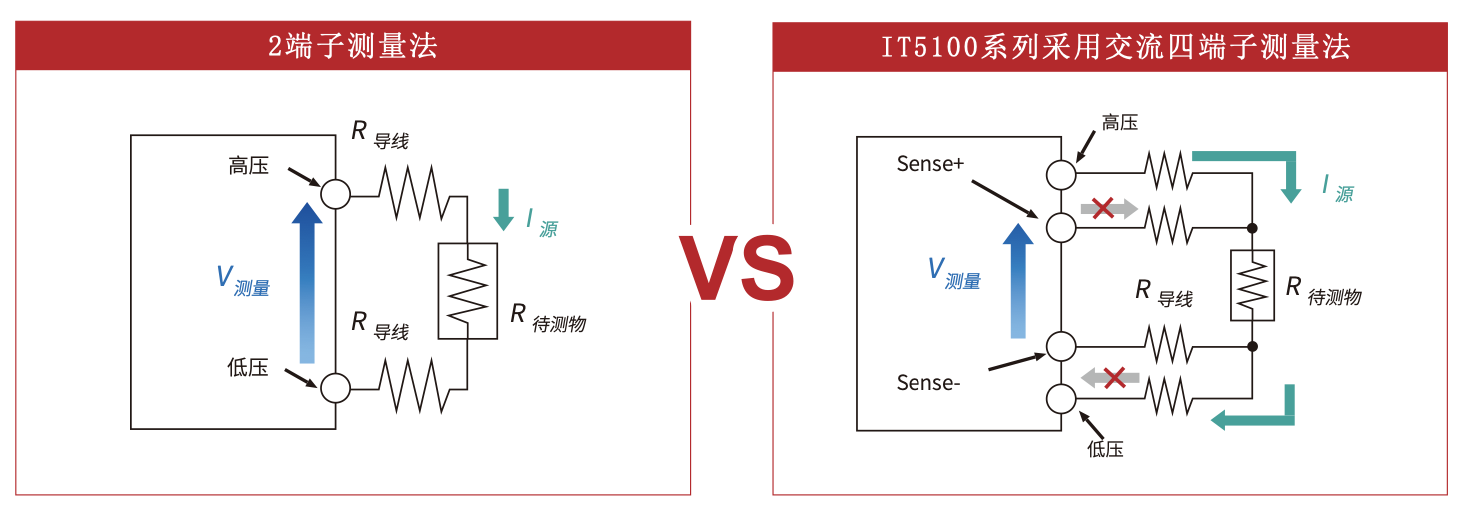

测量异常检查 能检测出测试探头的接触不良和断线情况，提高测量的可信度。 平均值功能 利用2~16次计算一次平均值的功能，减少不稳定因素，可放心测量。 交流4端子法 阻抗测量使用的是交流4端子法，测量时能够不受测试线的配线阻抗影响。

支持统计运算功能

统计运算：利用外部 U 盘等存储设备，最多能够对 n*1000 组数据进行运算，适用于工程管理和品质管理。

比较器功能

阻抗 & 电压同时判断/超出 Hi/Lo 量程可蜂鸣声报警 综合判断结果输出/手动比较/2 种设置方法 比较功能分为绝对比较和相对比较

测量条件的保存

绝对比较允许用户设置电压和电阻的上下限，仪器根据测量值判断其是否在预设范围内，若不在预设范围内，则发出报警信号。

相对比较允许客户设置电压、电阻的参考值和相 对百分比，如百分比设为 10%，则上下限为参考值的 110% 到 90%。

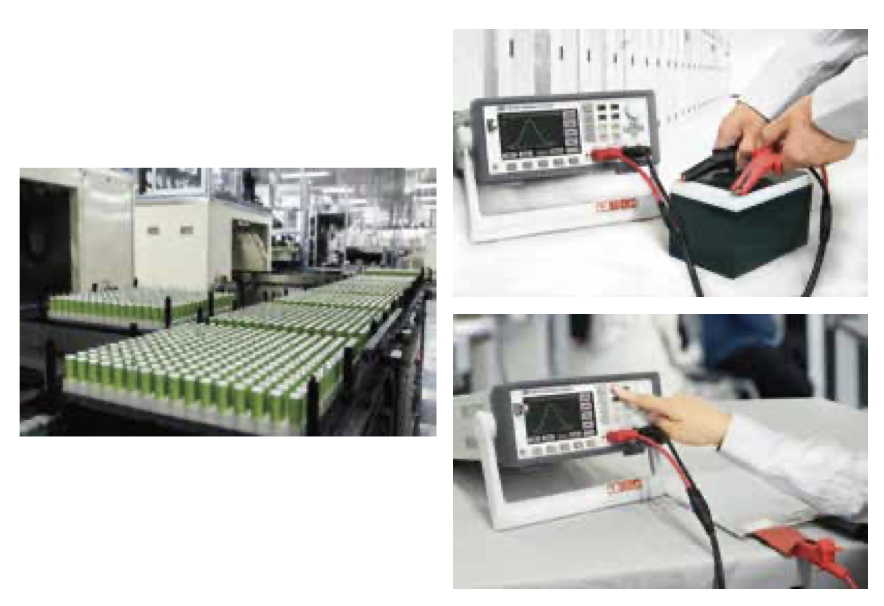

自动测试产线应用

高速接口/标配LAN/USB接口/外部控制接口/比较器功能 阻抗和电压可同时分别进行Hi/IN/Lo的判断 超出Hi/Lo量程可蜂鸣声报警判断结果可在画面显示/外部I/O输出/手动比较/适用于脚踏开关或PLC控制等场合。

丰富的配件

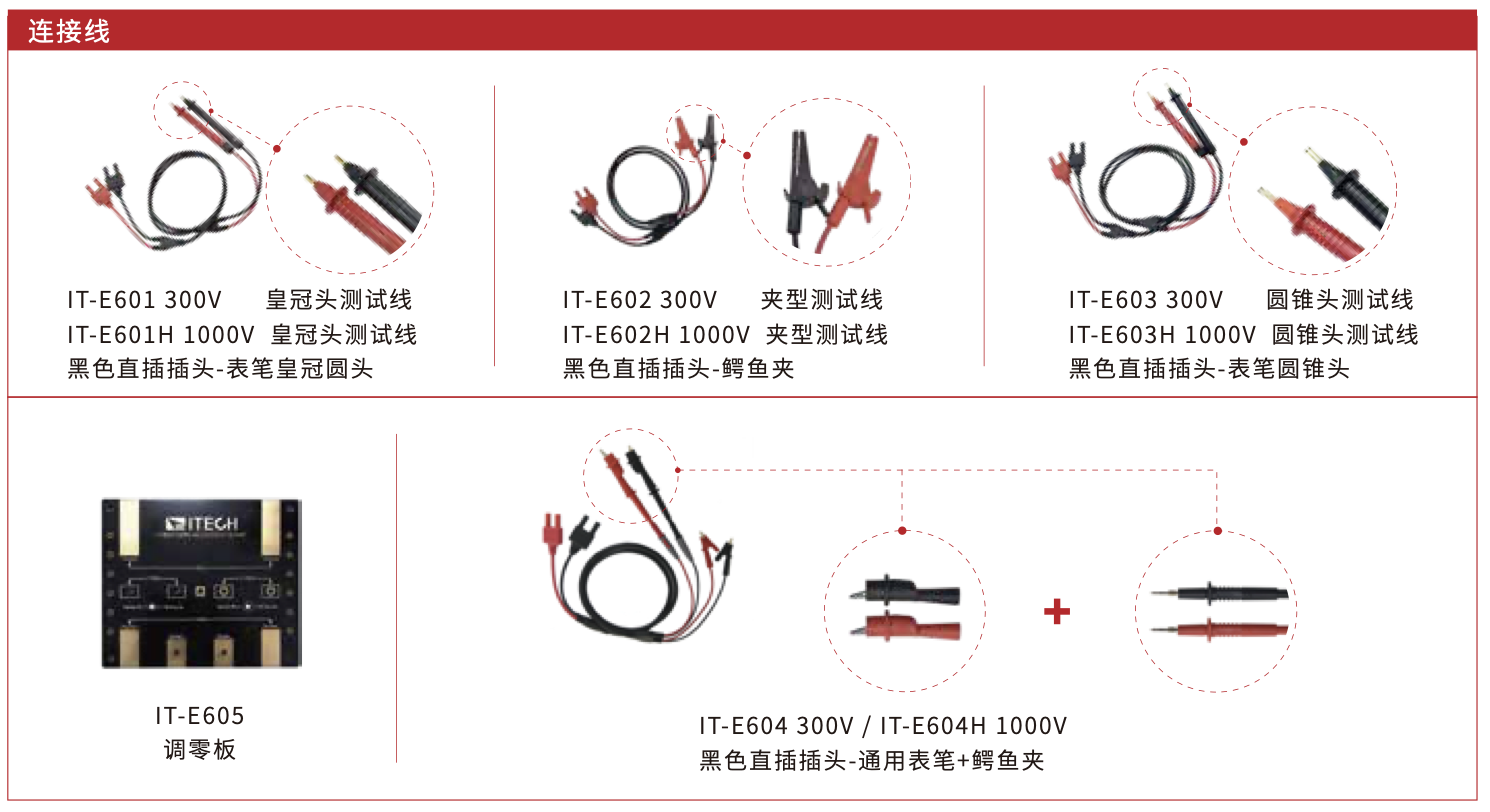

根据不同测量需求，可选配不同的探头测试线，如针型测试线，夹型测试线，端子测试线。
